产品简介
OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。
OE4102通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。

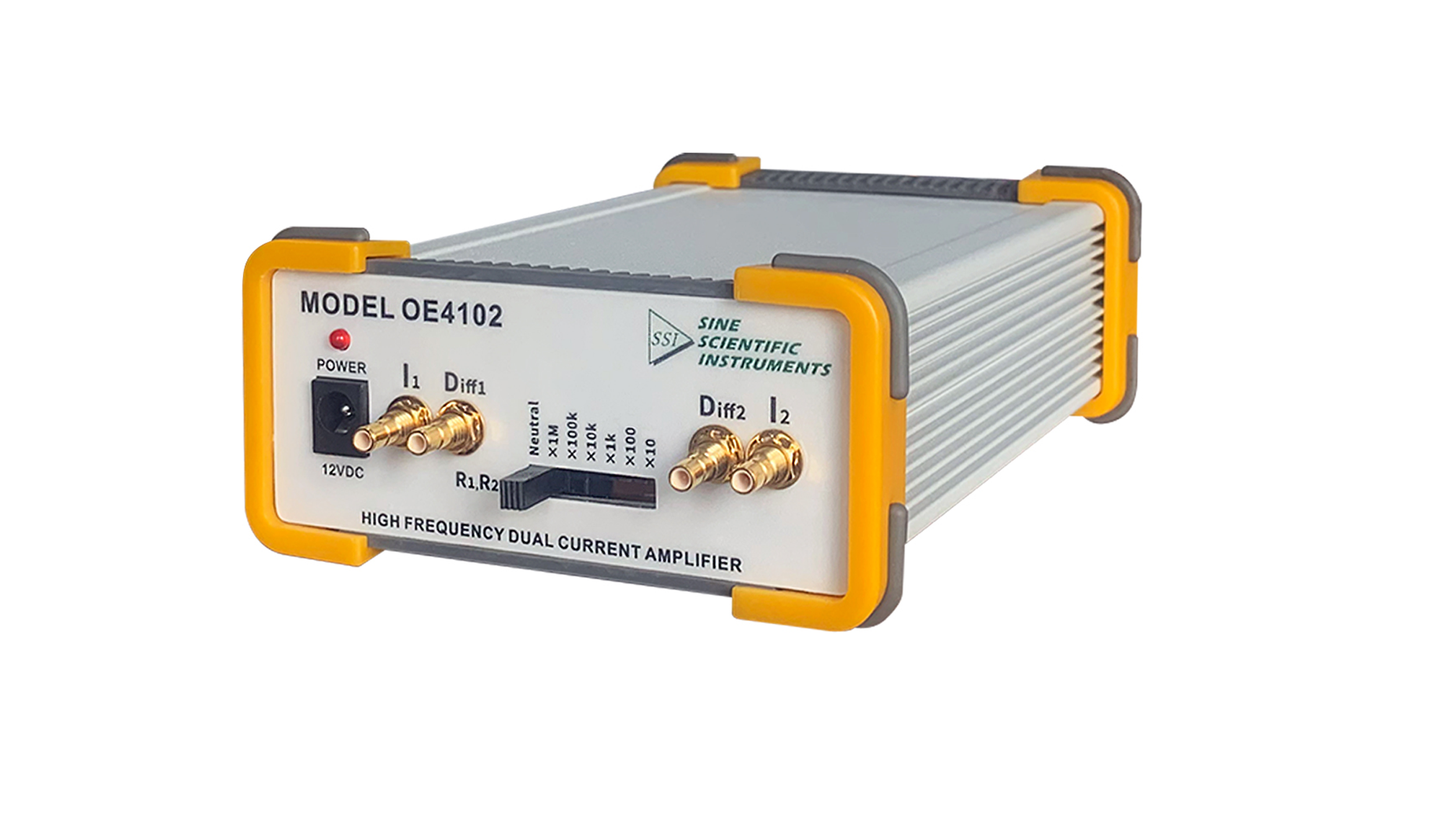

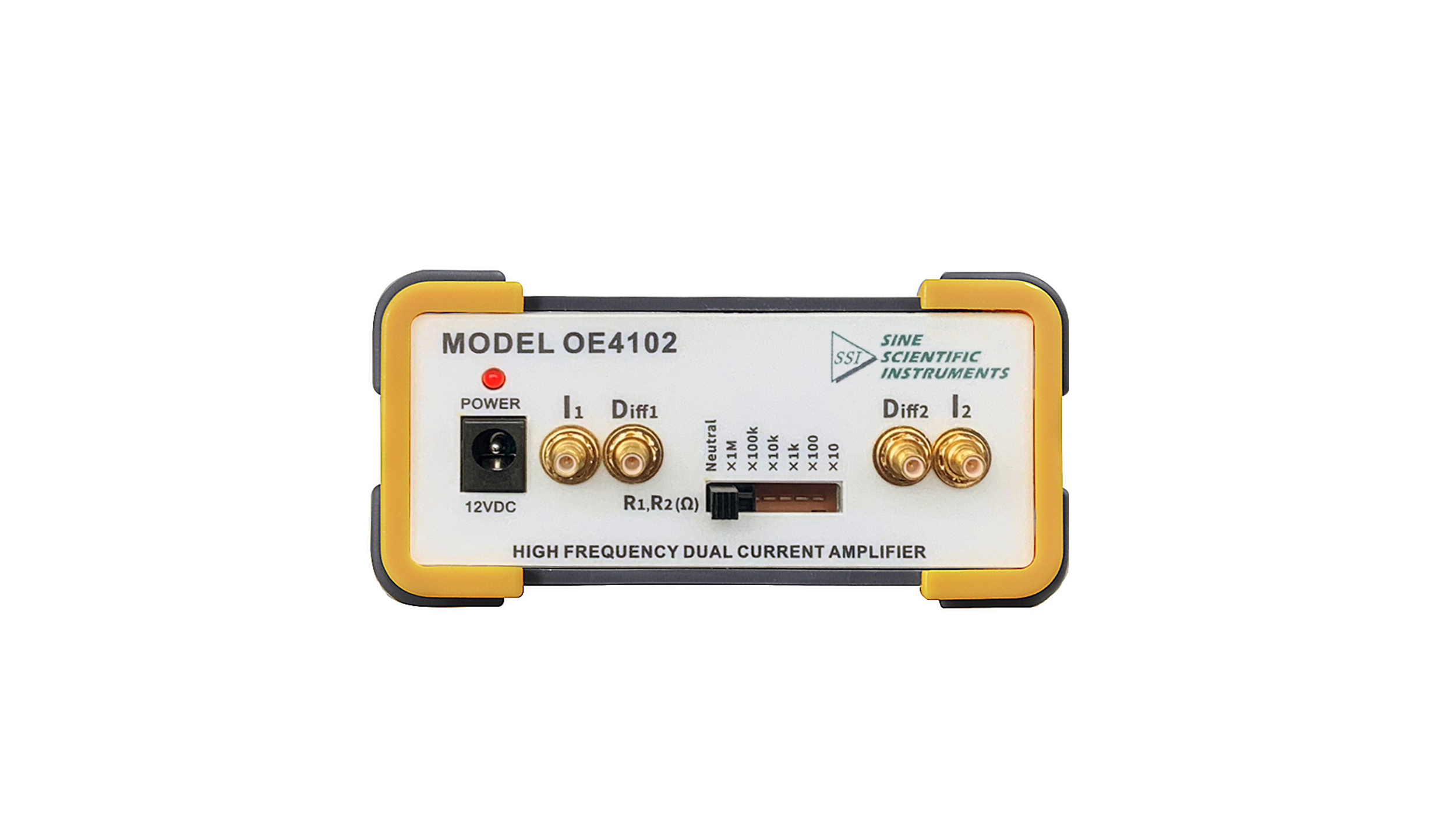

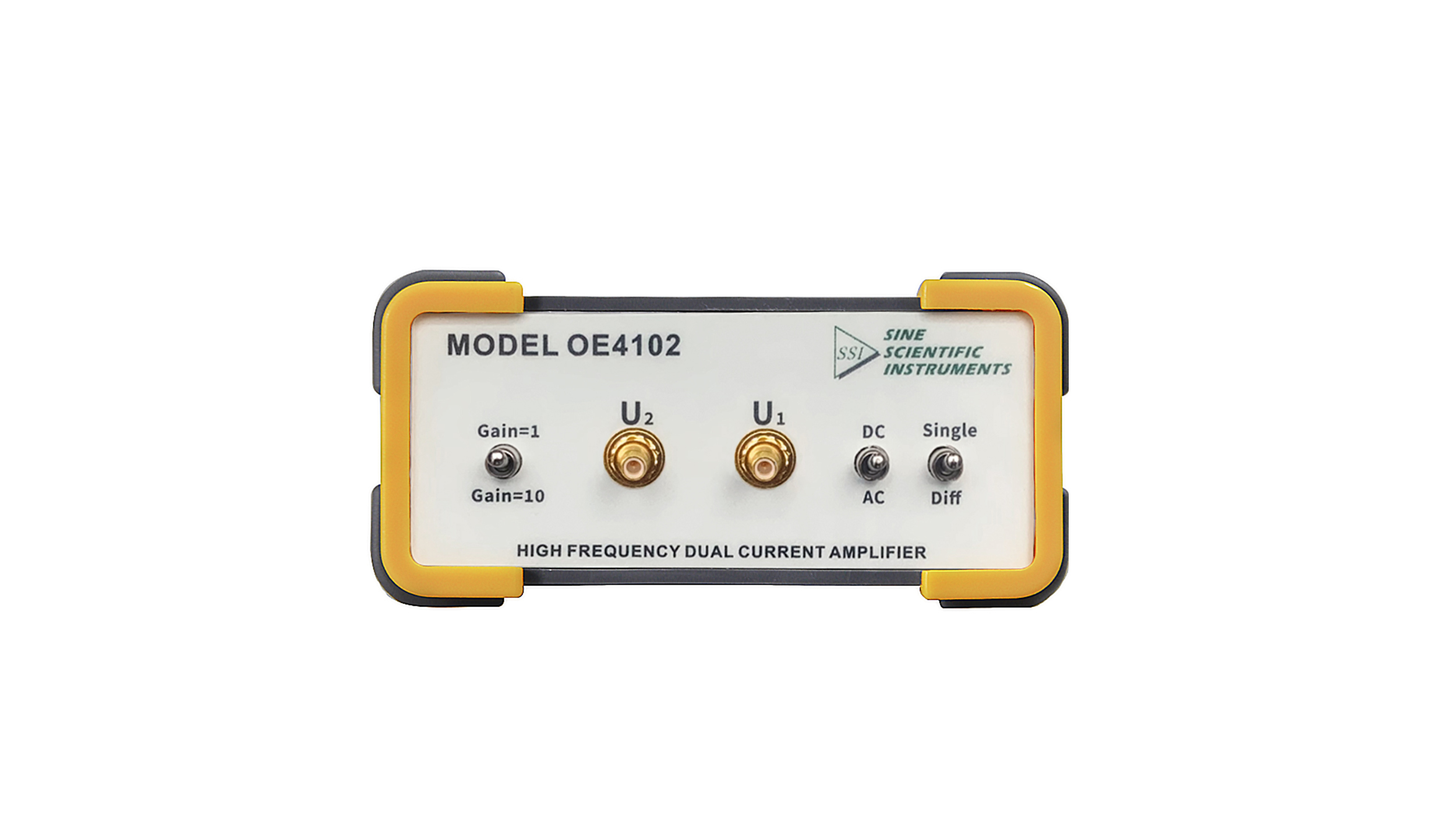

OE4102 高频双通道电流前置放大器
100fAV/√Hz输入电流噪声
10V/A,100V/A,1kV/A,10kV/A,100kV/A,1MV/A电流增益
1,10电压增益
单端或差分输入

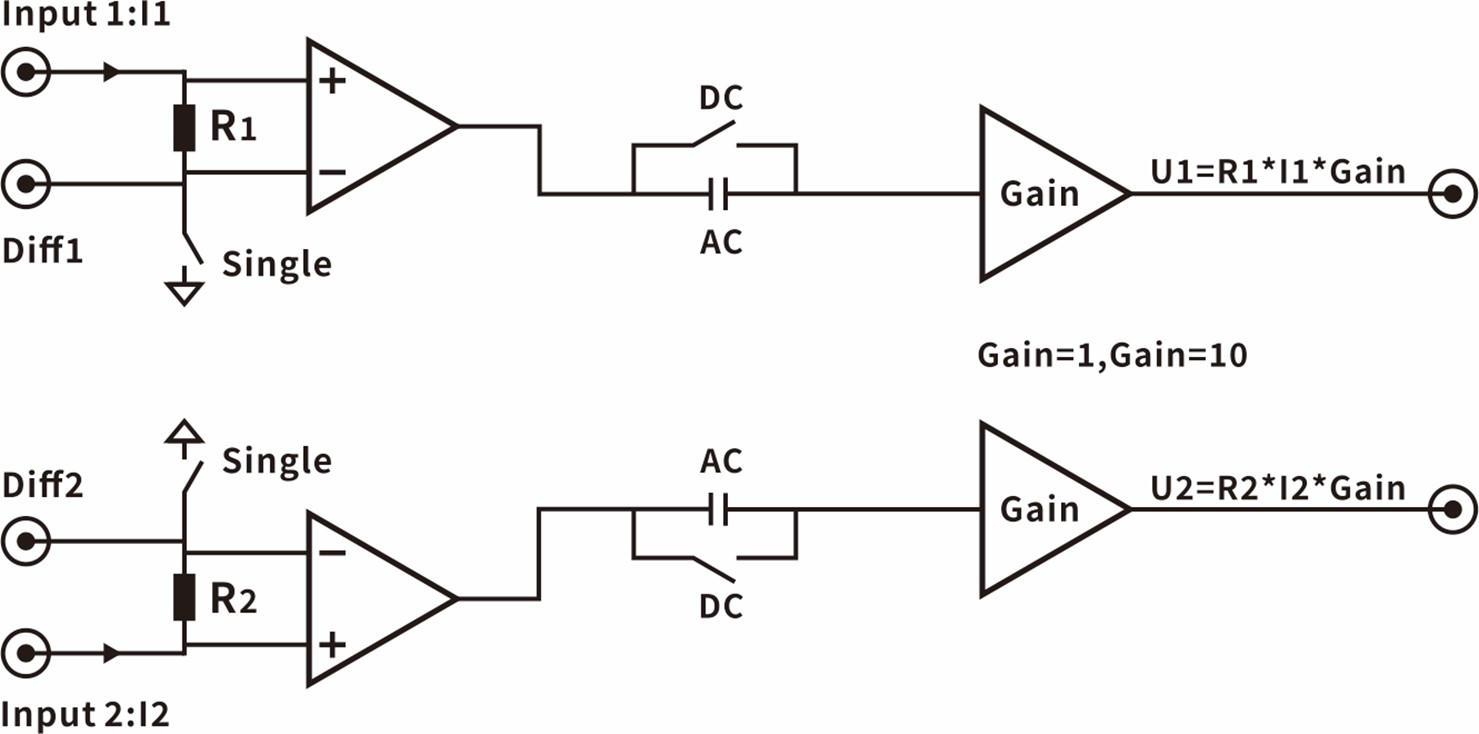

原理框图
规格
外形尺寸 102*162*49(mm)
重量 0.3kg
储存温度 -20 ℃ 至 65 ℃
工作温度 5 ℃ 至 40 ℃
适用电源 12V/1A
最大功耗 约7.9W

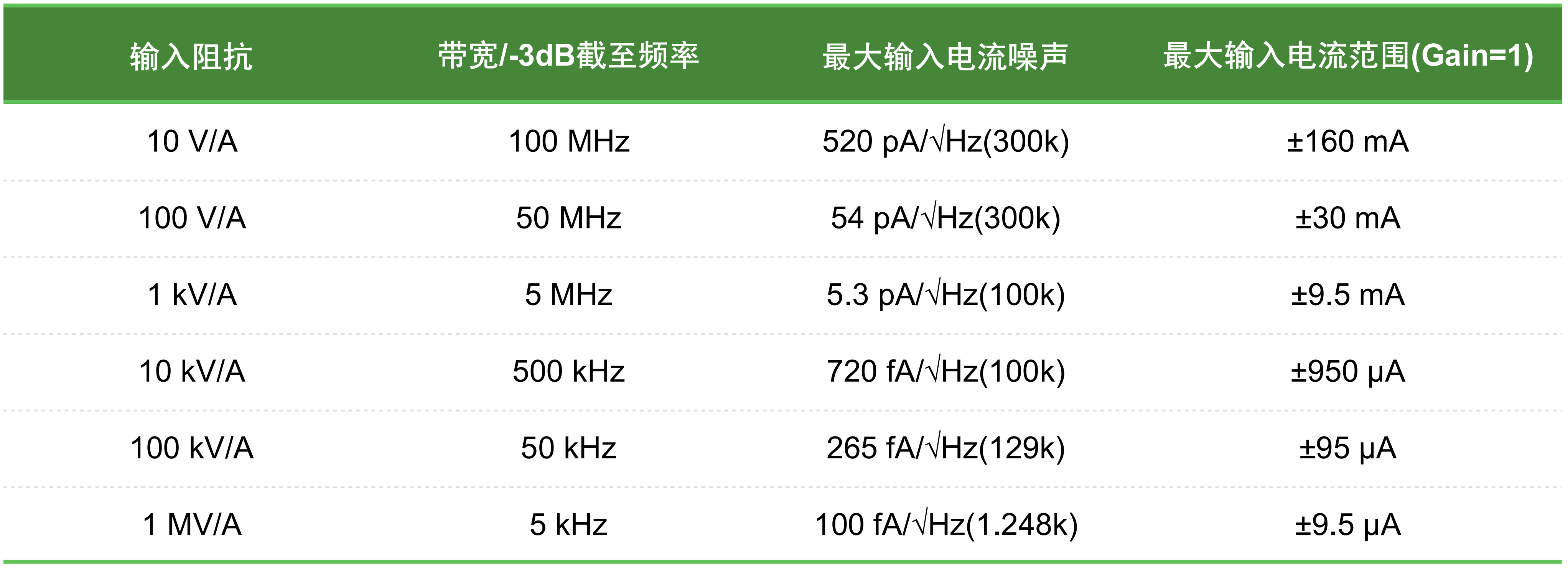

增益参数
注意：表中所有参数值均为典型值，根据源电容、输入信号摆动以及放大器输出端电容负载的情况不同，会有所变化。
测试条件：供电电压=12V，环境温度=25℃；输入电流 14mA-0.5μA；OE4102 增益档位 10V/A-1MV/A，DC 耦合，单端输入，Gain=1。
注意： [1]. 10V/A 档位输入电容 Cs=100pF。

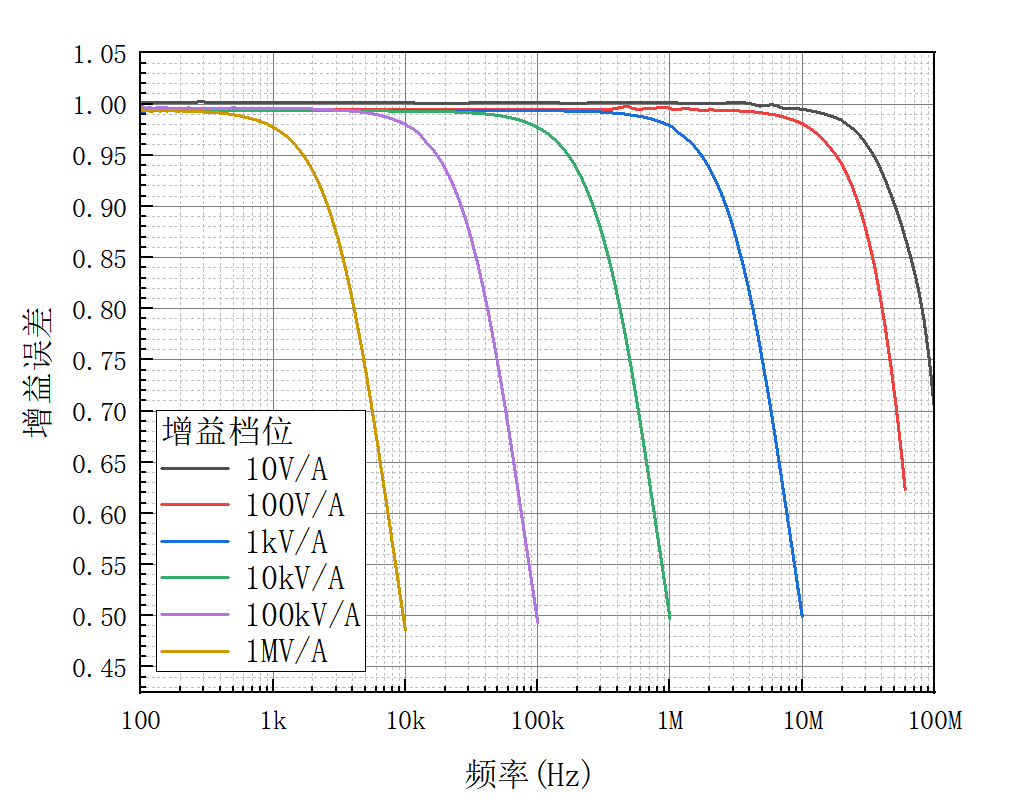

图1. 增益误差-频率曲线

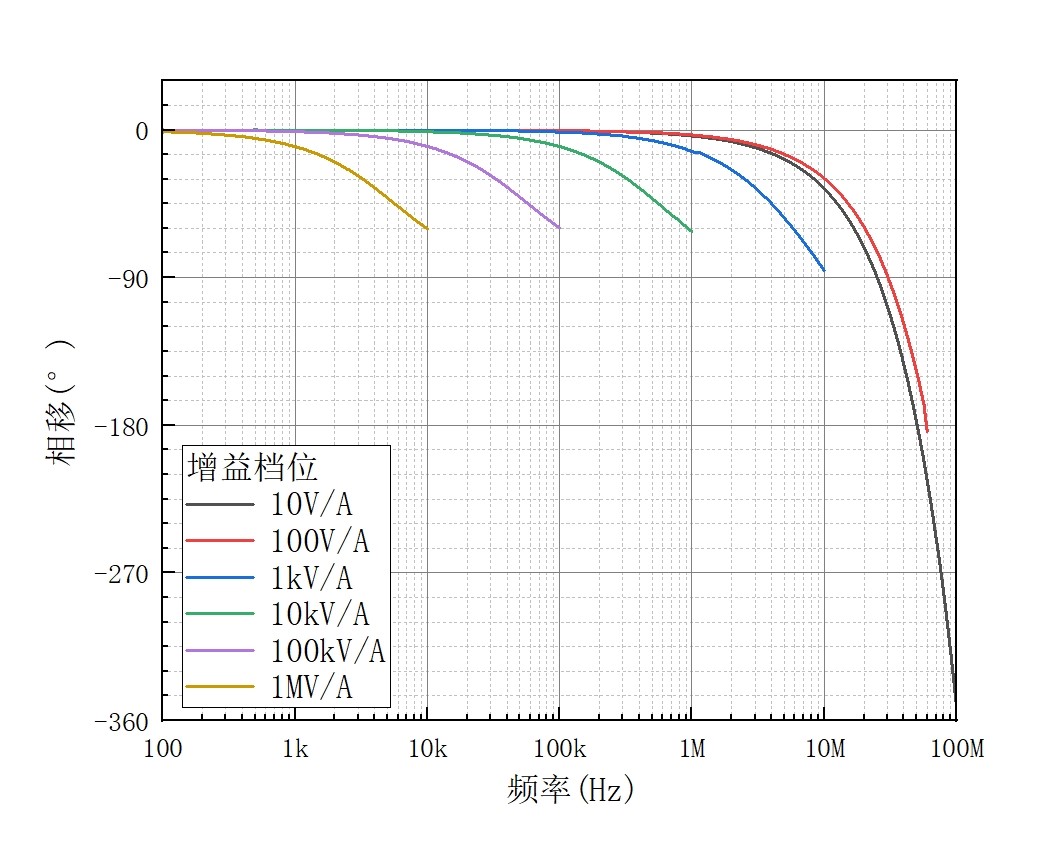

图2. 相移-频率曲线
