产品简介
OE4101是跨阻电流放大器，通过负反馈结构，利用反馈电阻实现输入电流到电压的转换，并且控制放大倍数。
OE4102通过测量输入电流通道上电阻的压降来检测电流，放大并输出与被测电流成正比的电压信号。

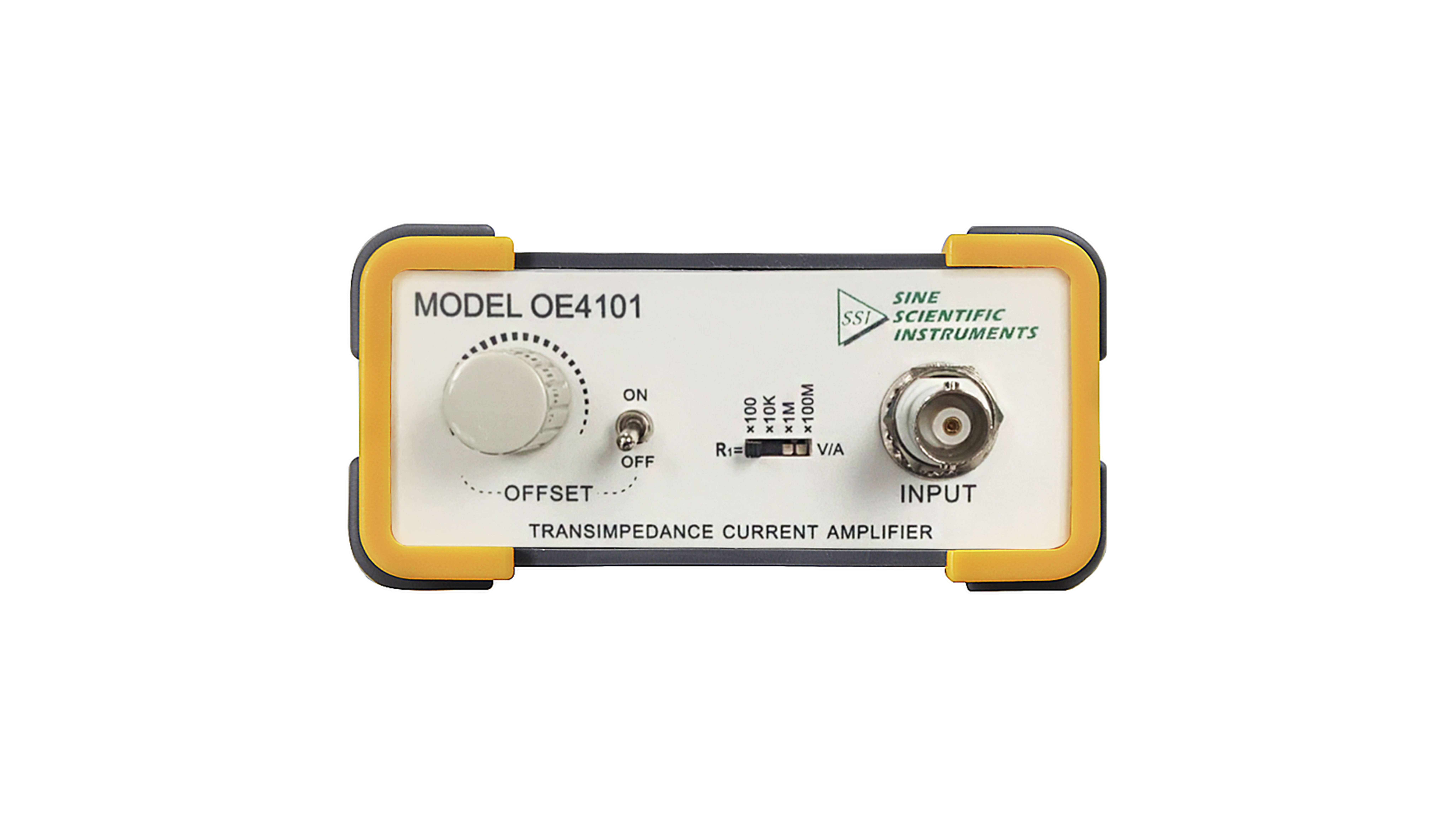

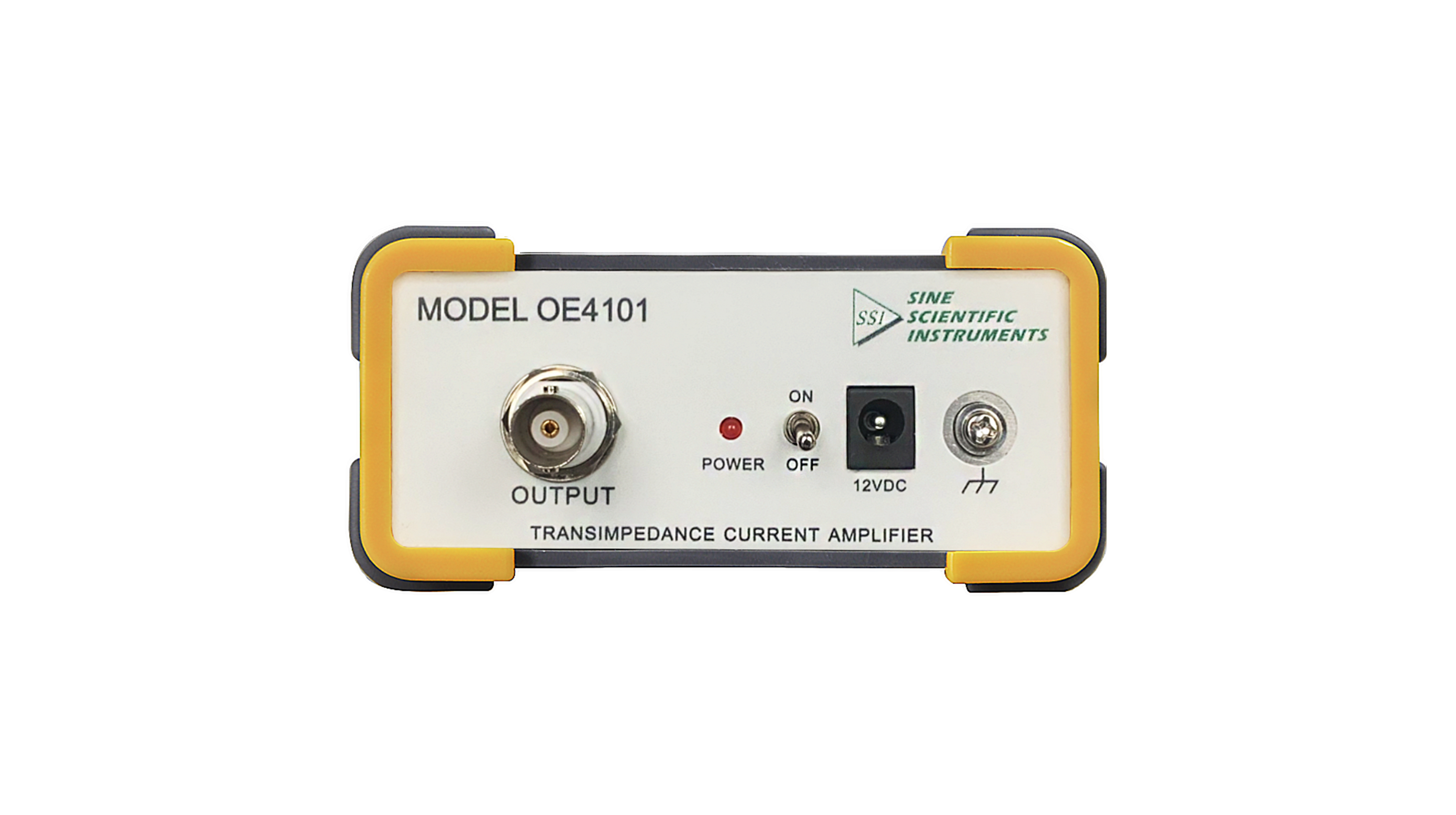

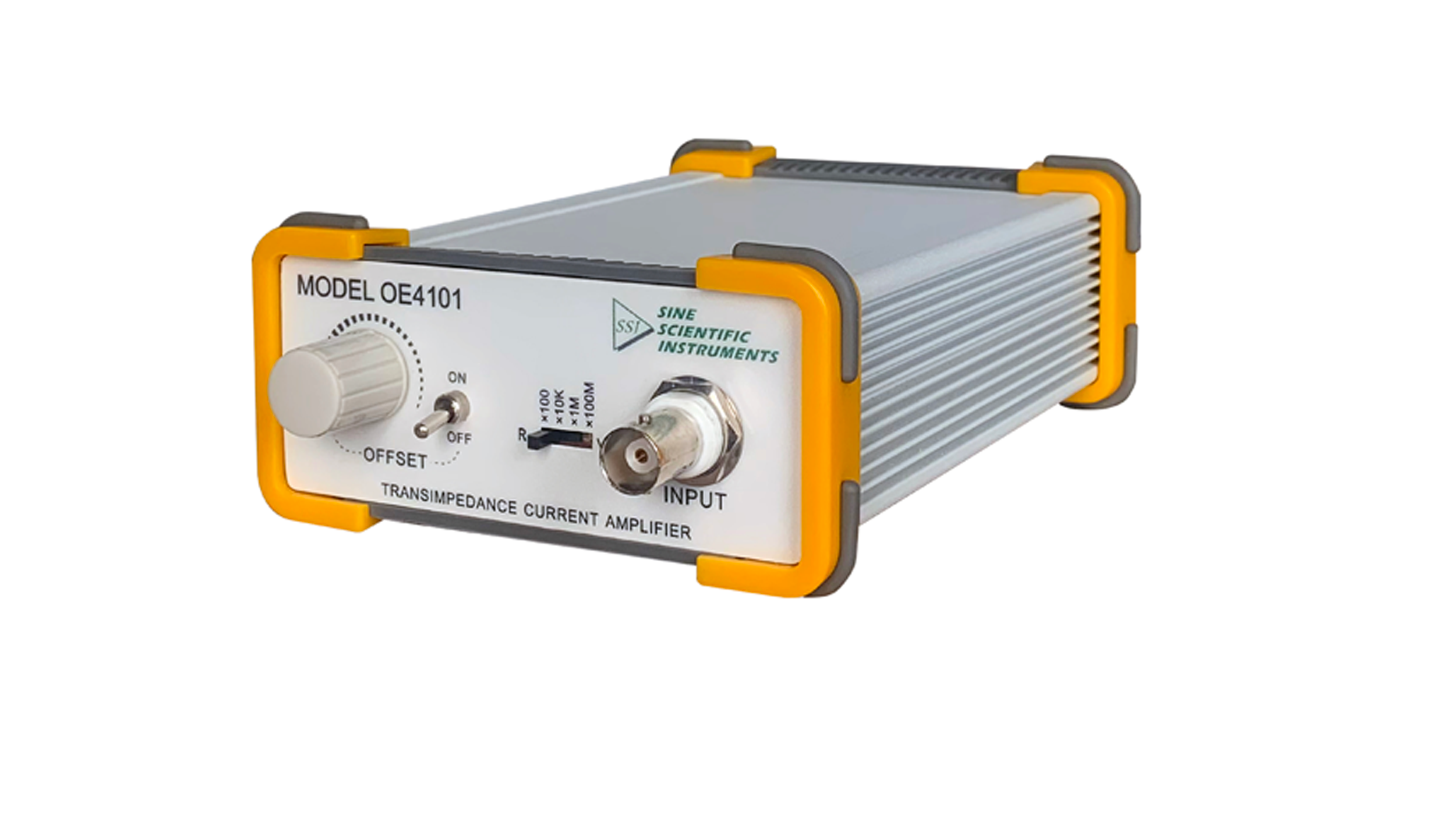

OE4101 跨阻低噪声电流前置放大器
60fA/√Hz输入电流噪声
100V/A,10kV/A,1MV/A,100MV/A电流跨阻增益
大范围、高分辨率的偏置调节

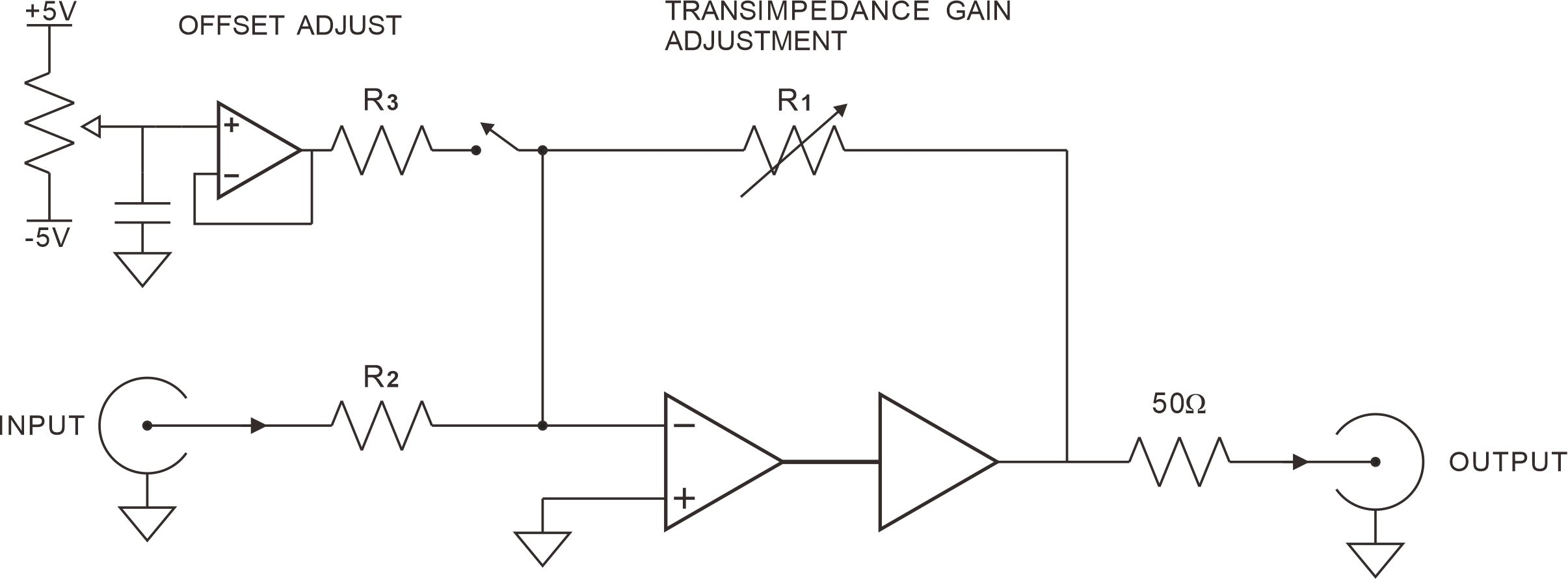

原理框图
规格
外形尺寸 102*176*49(mm)
重量 0.3kg
储存温度 -20 ℃ 至 65 ℃
工作温度 5 ℃ 至 40 ℃
适用电源 12V/1A
最大功耗 约4.3W

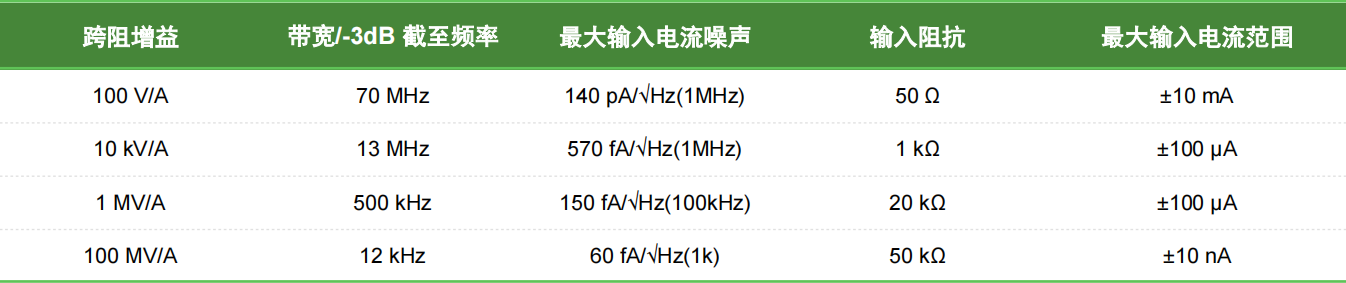

增益参数
测试条件：供电电压=12V，环境温度=25℃，输入电流 10mA-10nA，增益档位 100V/A- 100MV/A，0.5m BNC 同轴线缆连接。
注意： [1].各增益档位输入信号参考表 3 最大输入电流范围；其中 100V/A 档位使用 BNC 转换 头连接到测量仪器，降低负载电容，其他档位使用 0.5m BNC 线。
[2].OE4101 作为负反馈放大器，输出信号与输入信号相位相反。

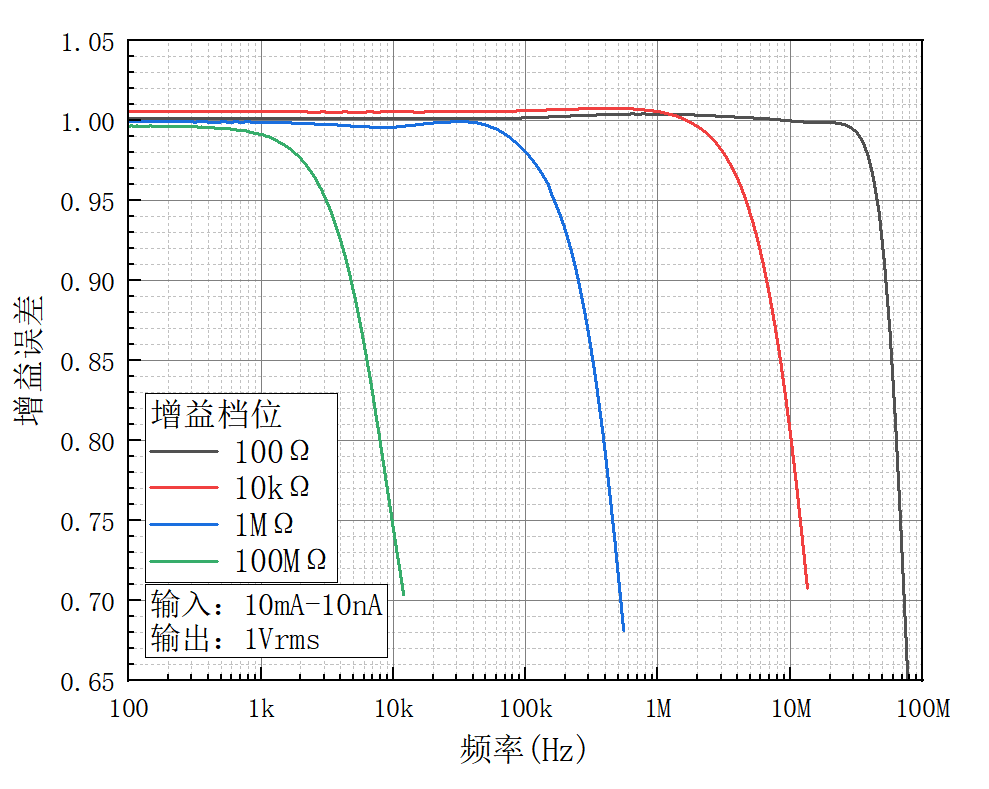

图1. 增益误差-频率曲线

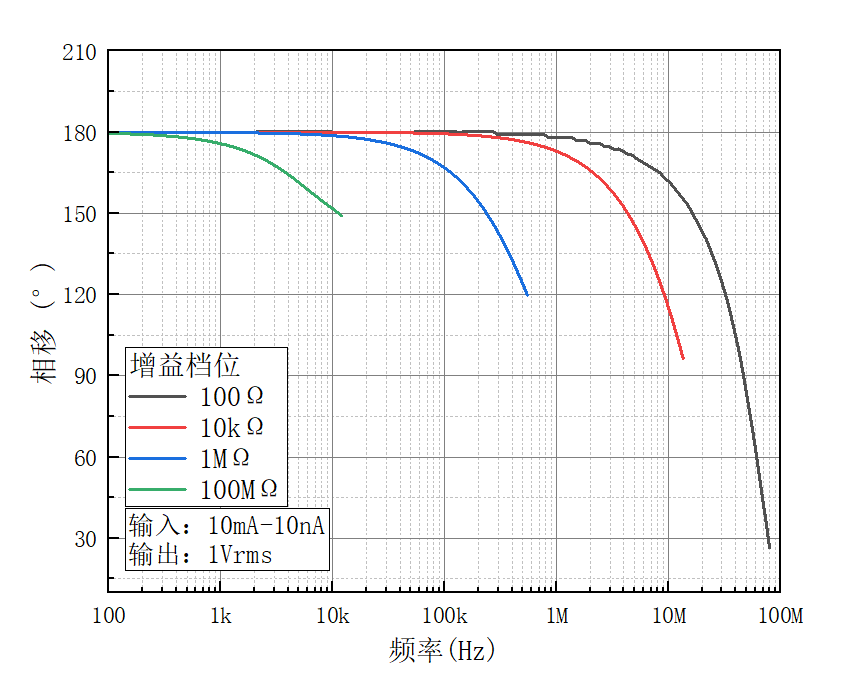

图2. 相移-频率曲线
