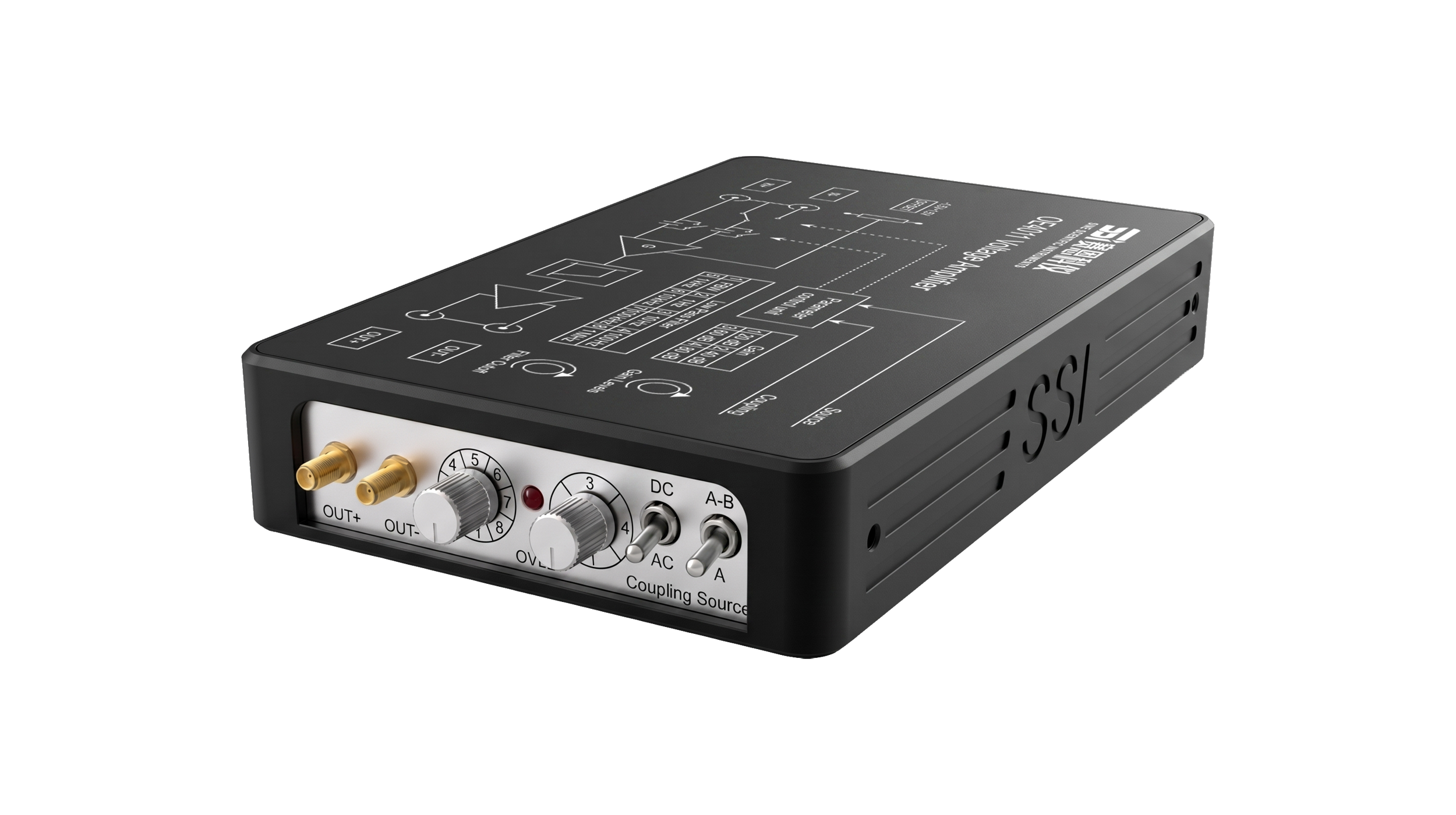

概述
OE4011是一款采用JFET输入的高性能低噪声电压前置放大器，DC - 5 MHz高带宽范围输入，支持AC/DC耦合。支持单端和差分的输入方式。差分输出，提高抗干扰能力抑制直流偏置。
OE4011 集成了 20dB 至 80dB（四档）增益，滤波器调节8档支持7个二阶低通滤波器位和1个FBW（全带宽）档。且设备具备Offset调节功能。最大输出摆幅可达 ±10V。在 10kHz 频率下，其等效输入电压噪声低至约 3nV/Hz，共模抑制比（CMRR）高达 113dB；在高频段。凭借 10MΩ 的高输入阻抗，减小内部电路对输入信号源的负载影响。

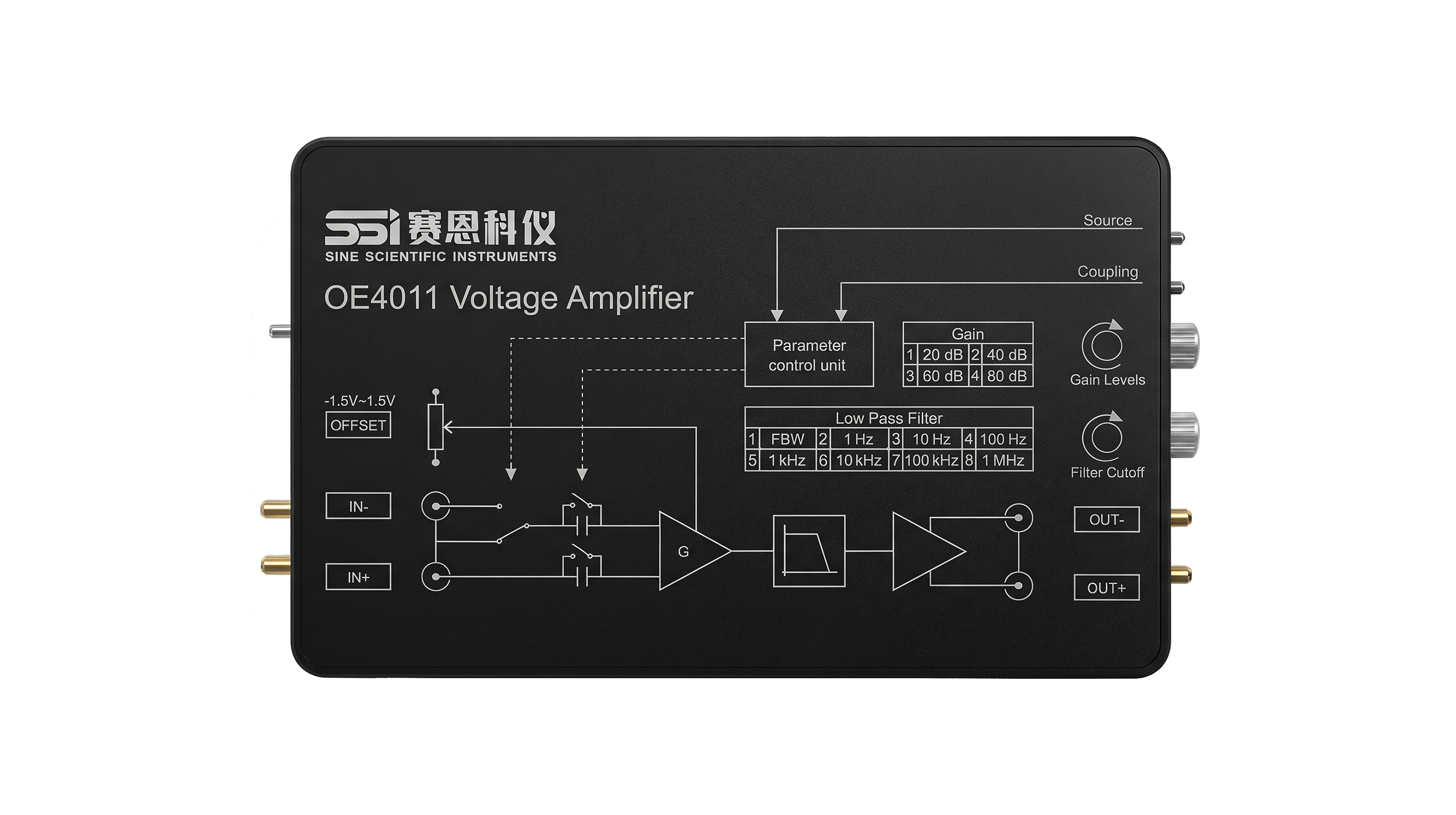

原理框图

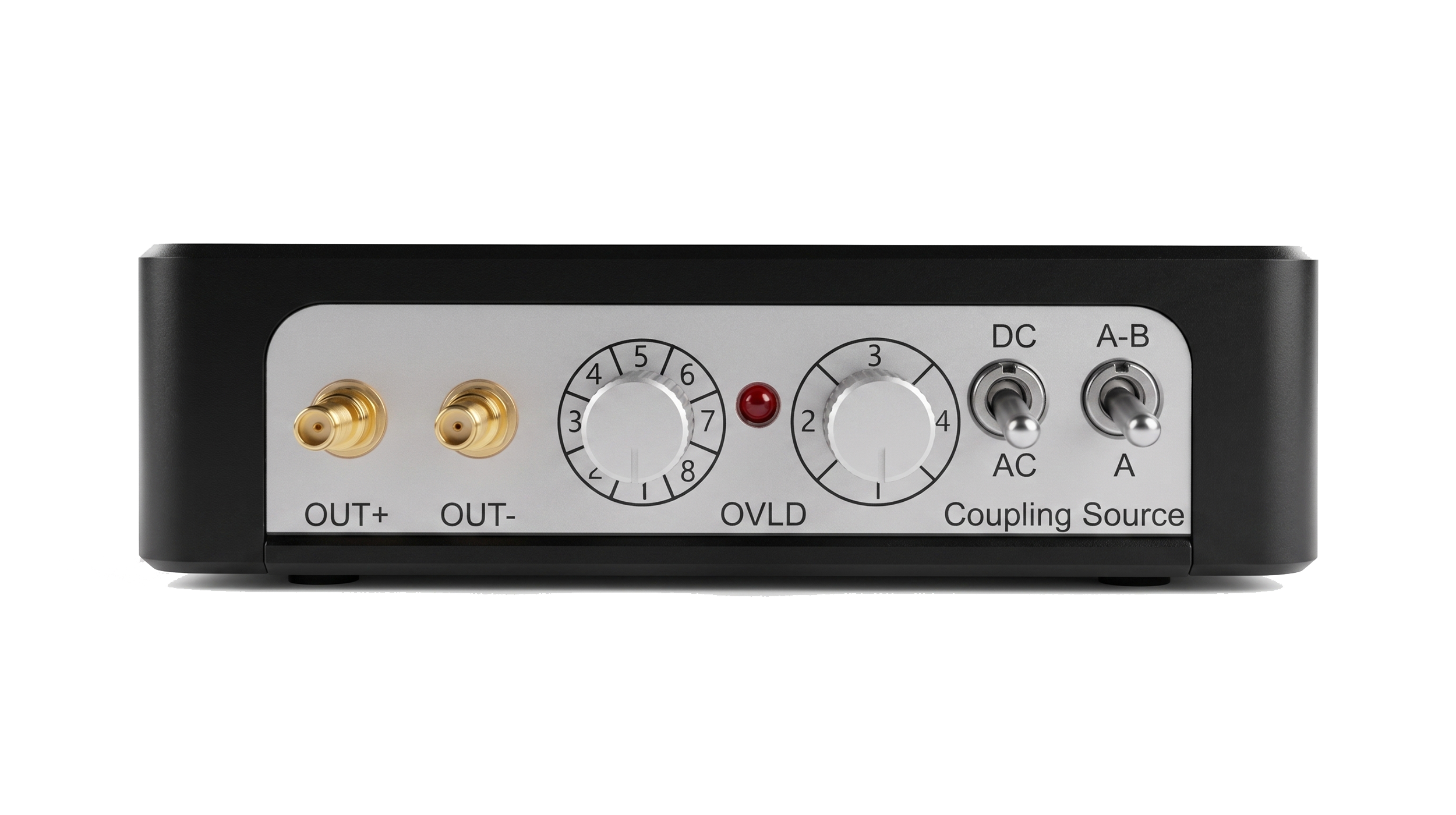

使用说明

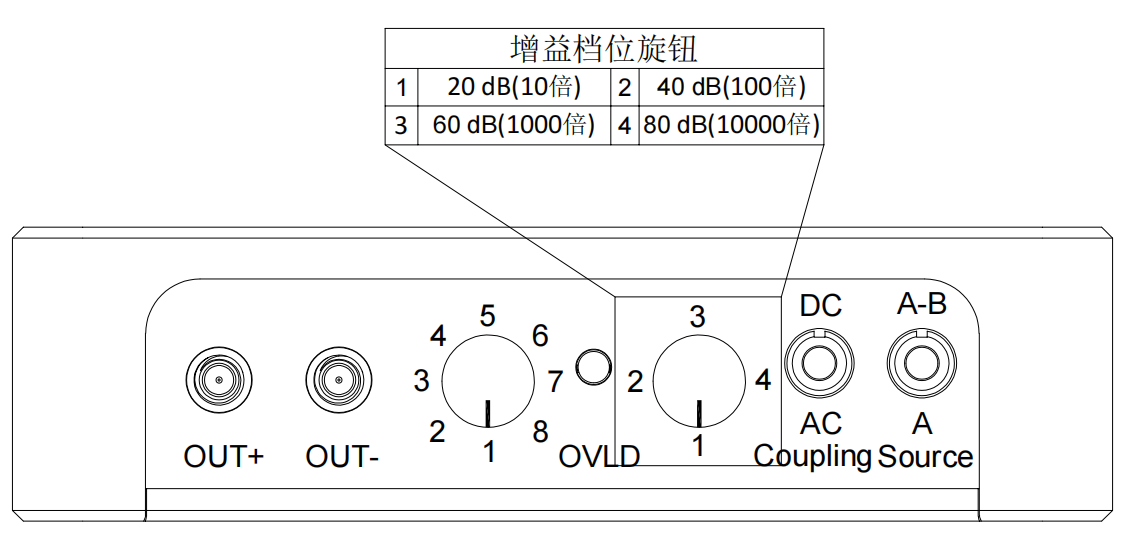

1.选择合适的增益档位。在测量过程中，选择正确的 OE4011 增益档位，每个 增益档位都有一个最大输入范围。用户可根据增益值计 算输出电压，建议在输出最大不超过±9.5V 的输出电压 前提下，尽量选择合适的增益档位和带宽范围。从而实 现最优的信噪比。

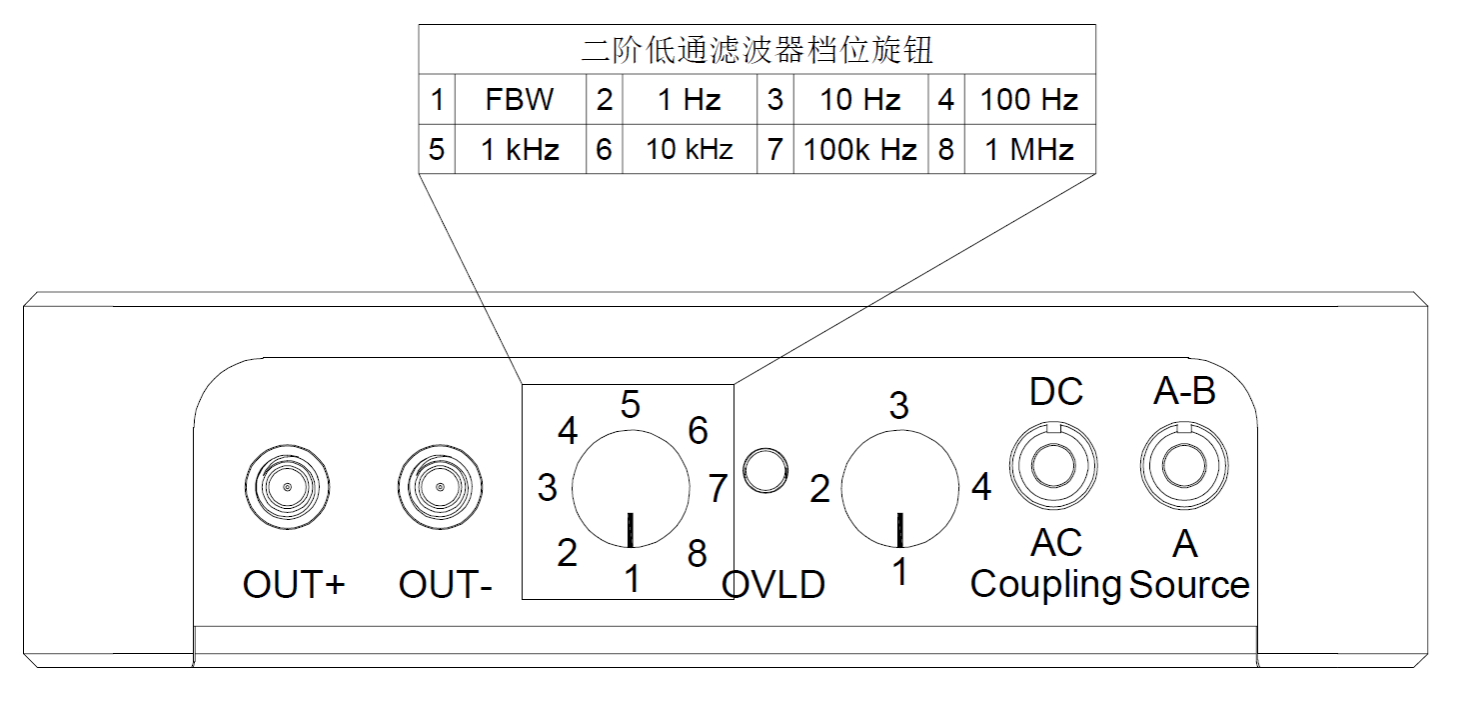

2.二阶低通滤波器。OE4011 集成了精密设计的 8 档位二阶低通滤波器， 通过侧面旋钮 Filter Cutoff 进行档位切换，截止频率涵盖 1Hz 至 1MHz 范围。该滤波器通过快速切除目标带宽之 外的高频噪声，能够显著提升系统的信噪比（SNR）， 确保在测量微弱电压信号时获得极佳的信号纯净度。此 外，设备特别提供 FBW（全带宽） 档位，允许用户在 需要捕捉宽频带瞬态信号时，充分利用其 DC-5MHz 的 原始带宽响应能力。

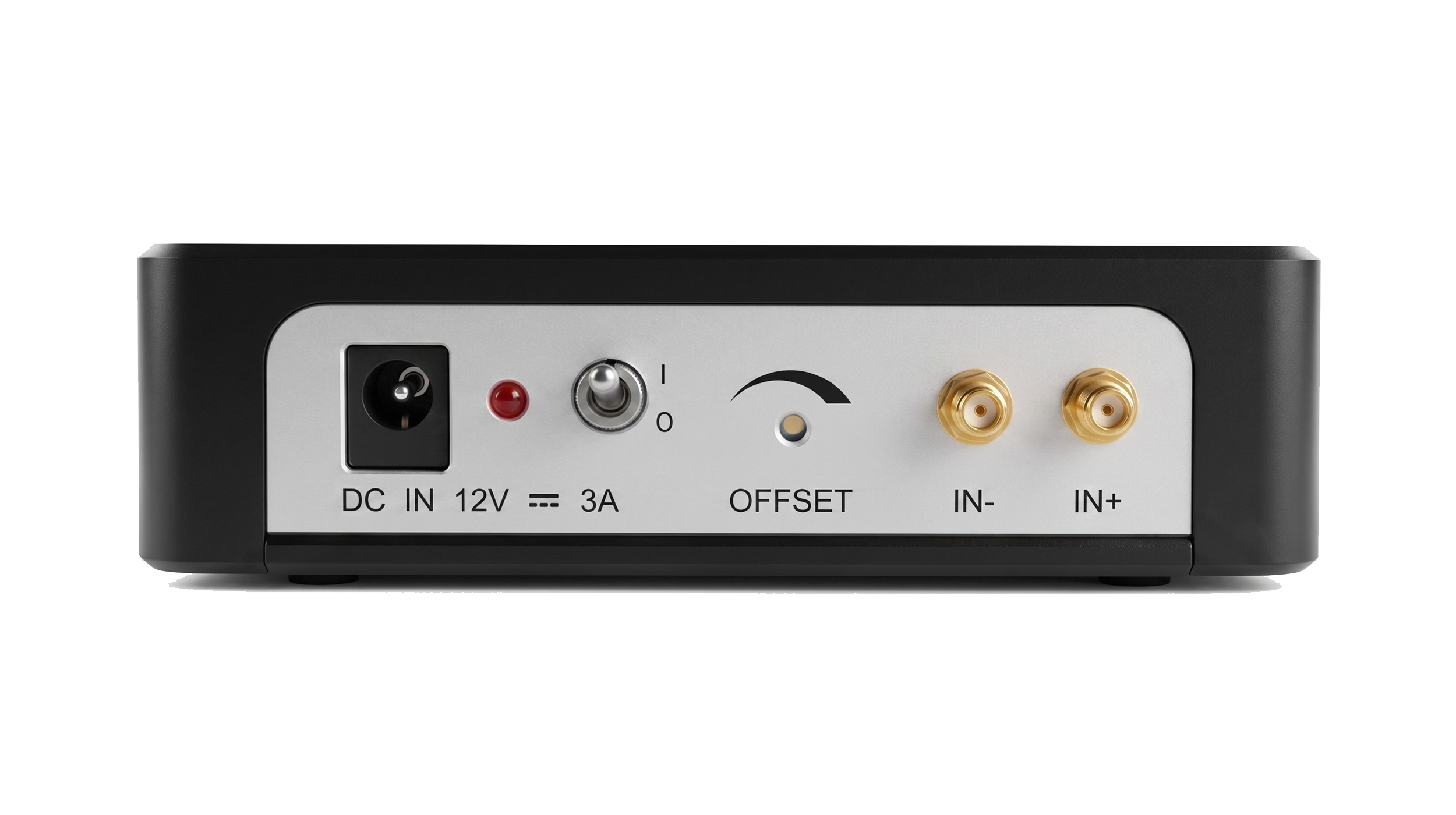

3.单端和差分模式。OE4011 提供单端或差分输入切换功能，Source 开关 拨到 A 为单端模式 A-B 则为差分模式。单端模式通过 SMB 外壳连接信号负端到放大器内部地，适用于简易连 接和单端信号。 差分模式需要两根线连接到信号源的差分输入接 口。同时 OE4011 采用了差分输出，差分模式具有较强的 抗干扰能力和更好的信号质量。适用于长距离连接或高 电磁干扰环境。
4.AC 和 DC 模式。OE4011 通过 Coupling 开关在输入级可选 AC 或 DC 耦合方式。DC 耦合输入不阻隔任何输入信号，如果信号 频率较低时，建议使用 DC 耦合，但要注意输入信号的偏 置量而导致的信号溢出。AC 耦合输入用于阻隔输入信号 中的直流成分和过滤掉低频信号。

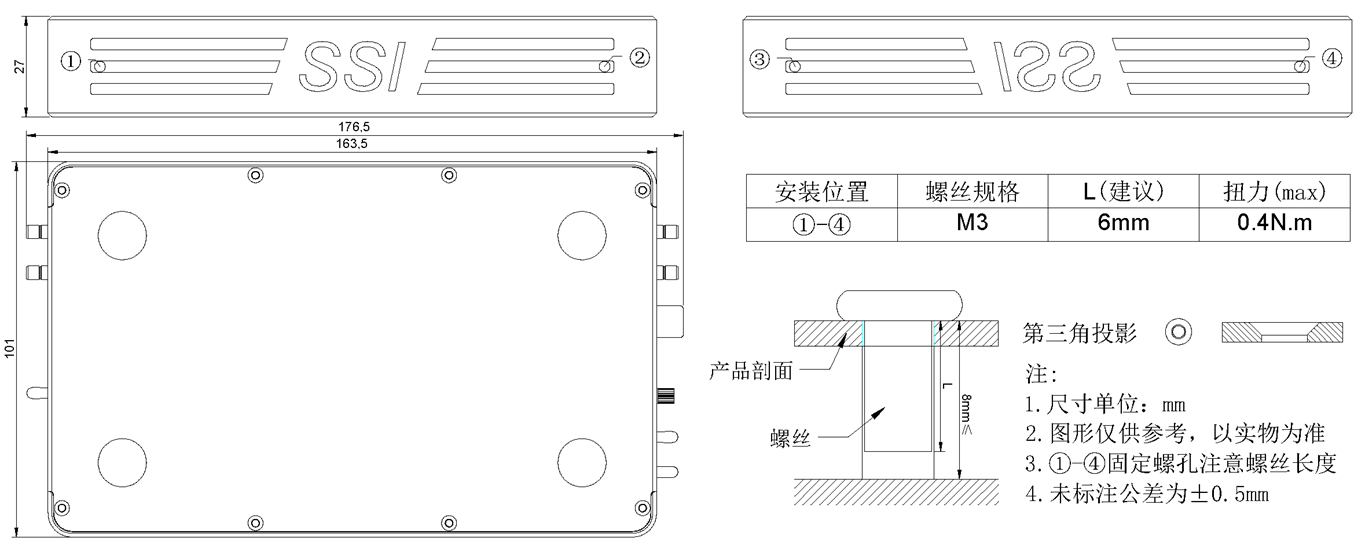

产品尺寸参数
典型特性测试
全带宽增益档位测试
测试条件：供电电压=12V，环境温度=25℃；AC耦合，单端输入，Vo=1Vrms。
图1.全带宽-频率响应曲线
滤波器档位参数测试： 测试条件：供电电压=12V，环境温度=25℃；输入信 号 100mVrms；Gain=20dB。AC 耦合，单端输入。
图2.滤波器-频率响应曲线
图3.滤波器-相位响应曲线
